U modella le gabbie del filtro dalla stella di Ray 120mm del cappuccio 12 della flangia

U modella la gabbia della Camera della borsa del acciaio al carbonio della gabbia del ragno della gabbia 120mm della piega di Ray Star Cage Silicon Coating del cappuccio 12 di Flangle

1. Specificazione

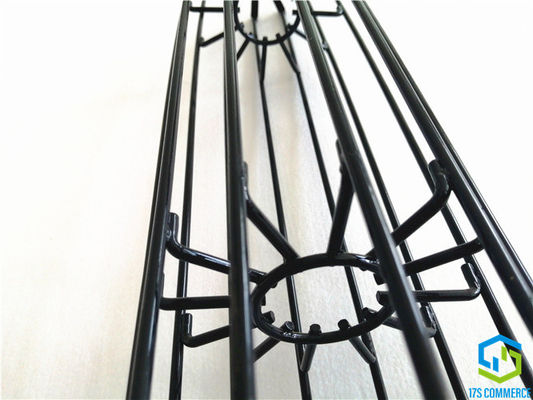

La gabbia della stella, inoltre nomi pieghetta la gabbia, gabbia del ragno, è l'osso e la struttura della borsa, sostenente il funzionamento della borsa, è progettata speciale e diretto verso la borsa della stella. Le gabbie della stella sono saldate dagli anelli sostenenti speciali (ragni). Siamo specializzati in stella che le gabbie progettano, che si sviluppano e che elaborano. Abbiamo la propria linea di allungamento, la linea tagliata, la linea di saldatura, la linea di rivestimento ed attrezzatura del controllo. Fornendo una vasta gamma di gabbie del filtro dalla stella per il collettore della casa della borsa, che migliorano la prestazione, l'efficienza e la linea inferiore del collettore di polveri e del condotto di scarico della casa della borsa.

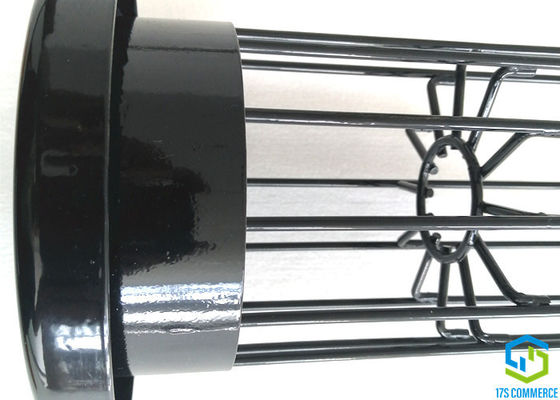

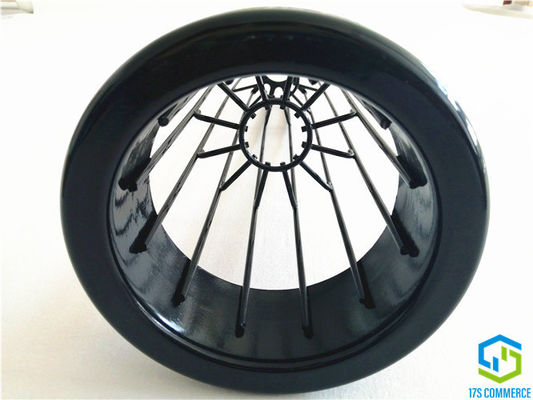

Il tappo superiore di forma a U è una parte della gabbia filtro dalla piega/della stella, il heihgt del nostro cappuccio della flangia di forma di U è 55mm che è superiore a usando popolare del tappo superiore tradizionale della gabbia. Fornisce un migliore protegge per insaccare, copre il polsino della borsa della stella e la gabbia e la borsa dei fixs nell'apertura del piatto delle cellule. Le nostre dimensioni di norma della flangia di forma di U (interne/diametro esterno) sono 110/148mm, 120/160mm, 138/185mm, 144/185mm, 150/194mm.

2. Dettaglio del prodotto

Stile	gabbia della stella/gabbia della piega/gabbia del ragno
Pieghe no.	12 pieghe
Materiale	Acciaio dolce Q235
Diametro	120		millimetro
Cavo verticale	Numero	12	pc
	Spessore	4	millimetro
Ragno	Tipo	cavo
	Spessore	4	millimetro
	Distanza	150-250	millimetro
Lunghezza	TBD		millimetro
Struttura	una sezione
Metodo unentesi	Nessun
Tappo superiore	Tipo	tappo superiore di forma della saldatura U
	Dimensione	120/160	millimetro
	Spessore	1-1.2	millimetro
	Correzione	saldatura da ingabbiare
Dispositivo Venturi	Dimensione	no	millimetro
	Spessore	1	millimetro
	Correzione	saldatura al tappo superiore

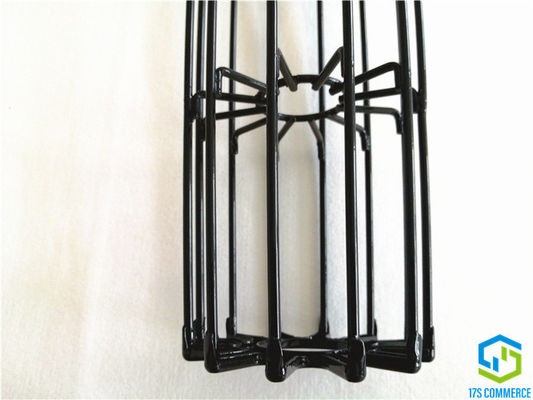

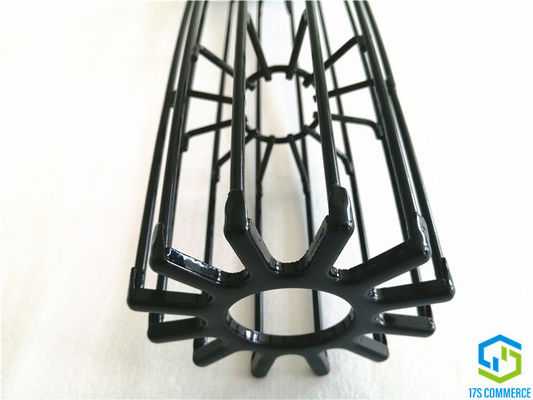

Cappuccio inferiore	Tipo	cappuccio inferiore della stampa
	Dimensione	112	millimetro
	Spessore	no	millimetro
	Correzione	no
Rifinitura	Tipo	rivestimento del silicio
	Spessore	90-140	um
	Colore	nero
Pacchetto	cassa d'acciaio

3. Vantaggio

I sacchetti filtro di The Star estendono la superficie del filtro, l'area di filtro increaing confrontata all'ordinario intorno ad un è sotto,

Aumentare di area di filtro (%)

Così
• tempo di impiego più lungo della borsa

• aumenti il volume di aria di collettori di polveri attuali per aumentare la capacità di produzione

• emissione più bassa

• riduca il consuption di energia

• riduca il costo di operazione

• riduca la perdita di pressione

• pressione e frequenza più basse del getto di impulso

• piccola area della casa e della costruzione della borsa

• abbassi la velocità del filtro


4. Flusso del prodotto

5. pacchetto delle gabbie

Il nostro pacchetto standard per la gabbia è cassa d'acciaio che è fatta dell'acciaio del tubo ed ha posto il piatto d'acciaio al fondo della cassa. La larghezza della cassa fa non 1140mm in eccesso, in modo dalla cassa può essere caricata in due pezzi per larghezza del contenitore e l'altezza della cassa è sottoposta alla quantità della gabbia ed al tipo di contenitore. Sigilliamo l'apertura quando la gabbia ha messo dentro. Questo genere di progettazione della cassa può proteggere bene la gabbia e resistere ad un transportion di tempo e di interurbana.
