Dettagli:
|
| Materiale: | acciaio dolce | Trattamento di rivestimento: | rivestimento di cataphoresis |
|---|---|---|---|
| Ragni: | ragno perforato | Diametro: | 120mm |
| Pieghe: | 12 pieghe | No. di cavo verticale: | 12pcs |
| Tappo superiore: | Cappuccio della flangia di forma di U | Cassa: | cassa d'acciaio |
| Luogo di origine: | La Cina | MOQ: | Negoziabile |
| data di spedizione: | Negoziabile | Termini di paga: | T/T L/C |
| Evidenziare: | Il filtro dalla stella ingabbia 120mm,12 Ray Star Filter Cages,Gabbia del sacchetto filtro di protezione antiproiettile |
||

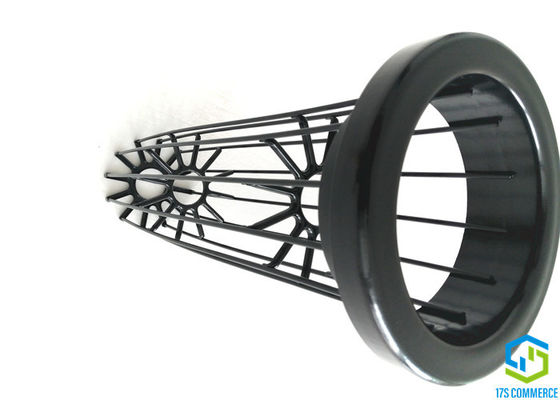

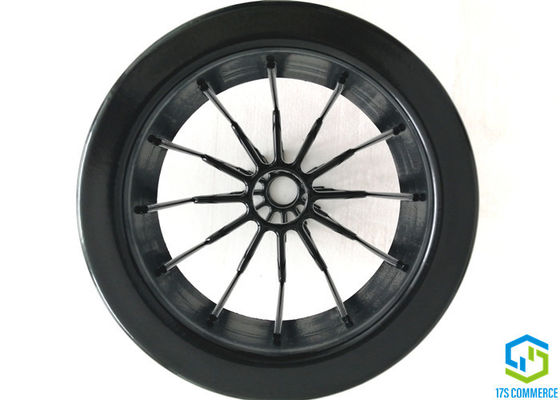

La polvere ricoprente della gabbia del ragno della gabbia 120mm della piega di Cataphoresis della gabbia del filtro da Ray Star di protezione antiproiettile 12 raccoglie la gabbia
1. Specificazione
La gabbia di sostegno del sacchetto filtro si combina con il nastro metallico verticale, la gabbia di sostegno, la copertura superiore e la copertura inferiore ed il tubo Venturi. Per ridurre il contatto fra il sacchetto filtro e l'anello di sostegno della gabbia della borsa, abbiamo sviluppato una gabbia a forma di stella della borsa della stella/piega del filtro dal collettore di polveri; per aumentare l'area di filtrazione, abbiamo sviluppato pieghettati/il sacchetto filtro della stella con le gabbie pieghettate relative del sacchetto filtro.

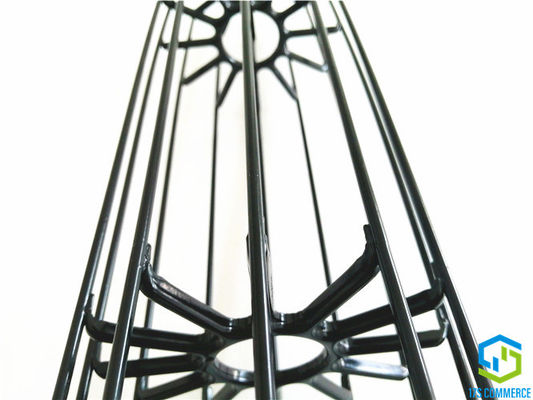

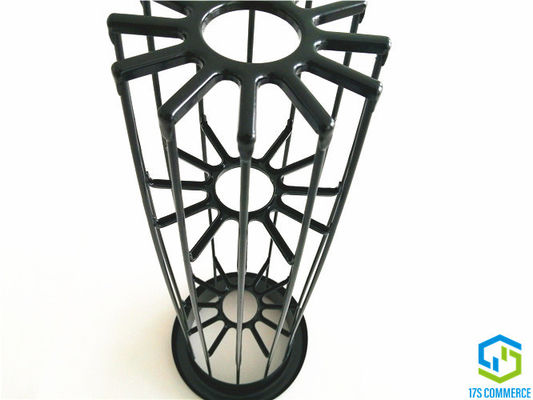

La gabbia della stella, inoltre nomi pieghetta la gabbia, gabbia del ragno, è l'osso e la struttura della borsa, sostenente il funzionamento della borsa, è progettata speciale e diretto verso la borsa della stella. Le gabbie della stella sono saldate dagli anelli sostenenti speciali (ragni). Siamo specializzati in stella che le gabbie progettano, che si sviluppano e che elaborano. Abbiamo la propria linea di allungamento, la linea tagliata, la linea di saldatura, la linea di rivestimento ed attrezzatura del controllo. Fornendo una vasta gamma di gabbie del filtro dalla stella per il collettore della casa della borsa, che migliorano la prestazione, l'efficienza e la linea inferiore del collettore di polveri e del condotto di scarico della casa della borsa.
2. Scheda
| Stile | gabbia della stella/gabbia della piega/gabbia del ragno | ||
| Pieghe no. | 12 pieghe | ||
| Materiale | Acciaio dolce Q235 | ||
| Diametro | 120 | millimetro | |
| Cavo verticale | Numero | 12 | pc |
| Spessore | 4 | millimetro | |
| Ragno | Tipo | stampa |  |
| Spessore | 1,5 | millimetro | |
| Distanza | 150-250 | millimetro | |
| Lunghezza | TBD | millimetro | |
| Struttura | una sezione | ||
| Metodo unentesi | Nessun | ||
| Tappo superiore | Tipo | tappo superiore di forma della saldatura U | |
| Dimensione | 120/160 | millimetro | |
| Spessore | 1-1.2 | millimetro | |
| Correzione | saldatura da ingabbiare | ||
| Dispositivo Venturi | Dimensione | no | millimetro |
| Spessore | 1 | millimetro | |
| Correzione | saldatura al tappo superiore | ||
| Cappuccio inferiore | Tipo | cappuccio inferiore della stampa | |
| Dimensione | 112 | millimetro | |
| Spessore | no | millimetro | |
| Correzione | no | ||
| Rifinitura | Tipo | rivestimento di cataphoresis | |
| Spessore | 90-140 | um | |
| Colore | nero | ||
| Pacchetto | cassa d'acciaio | ||
3. Vantaggio
I sacchetti filtro di The Star estendono la superficie del filtro, l'area di filtro increaing confrontata all'ordinario intorno ad un è sotto,
Aumentare di area di filtro (%)
| superficie del filtro | Dianmter millimetro | Lunghezza della borsa | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 pieghe | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 pieghe | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Così
• tempo di impiego più lungo della borsa
• aumenti il volume di aria di collettori di polveri attuali per aumentare la capacità di produzione
• emissione più bassa
• riduca il consuption di energia
• riduca il costo di operazione
• riduca la perdita di pressione
• pressione e frequenza più basse del getto di impulso
• piccola area della casa e della costruzione della borsa
• abbassi la velocità del filtro
4. Alcuni utilizzatori finali
Le nostre gabbie della stella sono usate universalmente, là sono circa le nostre 400 mila gabbie della stella che eseguono di ogni giorno, tale fonditore simile Modernization Project (Rio Tinto Inc, Canada) di Kitmat, Aluminerie De Baie Comeau (Alcoa Ltee/srl, Canada), Dubai Aluminium Company la srl (l'Alstom, Dubai, EGA), l'alluminio di secolo di Nordural (Islanda), Se di alluminio di Trimet (tedesco) ecc.
5. Flusso del prodotto
