Dettagli:
|
| Materiale: | acciaio dolce | Trattamento di rivestimento: | Rivestimento del silicio |
|---|---|---|---|
| Ragni: | ragno del cavo | Diametro: | 120mm |
| Pieghe: | 8 pieghe | No. di cavo verticale: | 16pcs |
| Tappo superiore: | Cappuccio della flangia di forma di U | Cassa: | cassa d'acciaio |
| Luogo di origine: | La Cina | MOQ: | Negoziabile |
| data di spedizione: | Negoziabile | Termini di paga: | T/T L/C |
| Evidenziare: | 8 gabbie del filtro a sacco da Ray,Gabbie unite globali della Camera della borsa,gabbie del filtro a sacco di 120mm |
||

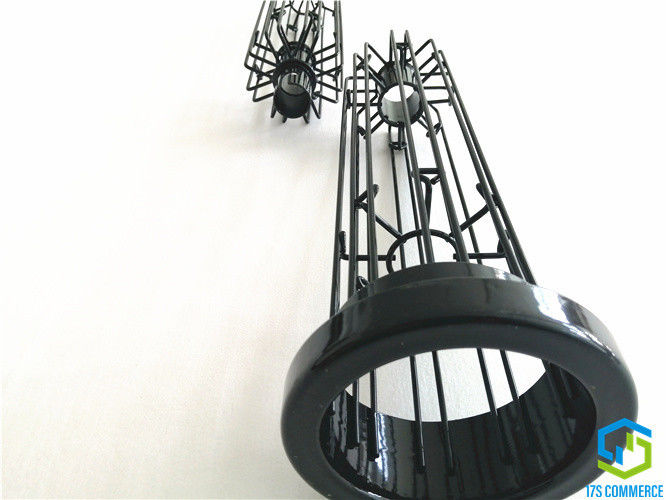

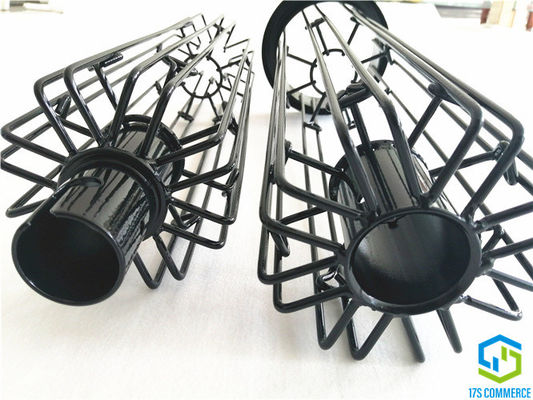

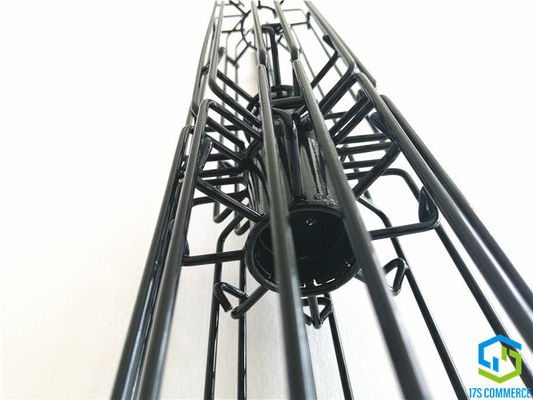

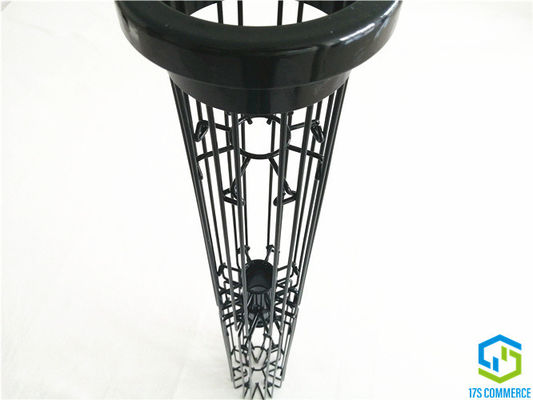

8 gabbia unita globale della Camera della borsa del acciaio al carbonio della gabbia del ragno della gabbia 120mm della piega del rivestimento del silicio di Ray Star Cage Two Sections
1. Specificazione
una stella di 8 pieghe/le costruzioni gabbia della piega consiste tipicamente di 16 cavi verticali. Il gioco orizzontale del ragno sulla gabbia può essere normalmente 250mm. Se l'altezza superiore di baghouse non è abbastanza alta, le gabbie in due pezzi sono disponibili in giunto «della torsione-serratura (giunto globle)». Per le aree dove l'umidità o la corrosione acida presenta possiamo fornire una gamma di materiali, spesso abbiamo galvanizzato acciaio inossidabile d'acciaio o, anche noi per assicurare il rivestimento del silicio, il rivestimento dello zinco ed il rivestimento dell'elettroforesi per prolungare il tempo di servizio della gabbia del filtro. Le gabbie del baghouse del carico superiore sono disponibili con una T-flangia, il tappo superiore di forma a U, la cima dell'anello o parecchi stili delle cime rotolate della flangia. I diametri della gabbia piega/della stella sono 110,120,138,144,150mm e su misura. Spessore in genere 4mm del cavo. le gabbie della piega/stella/ragno per i baghouses inferiori del carico sono costruite con una cima spaccata dell'anello di spaccatura o del collare.

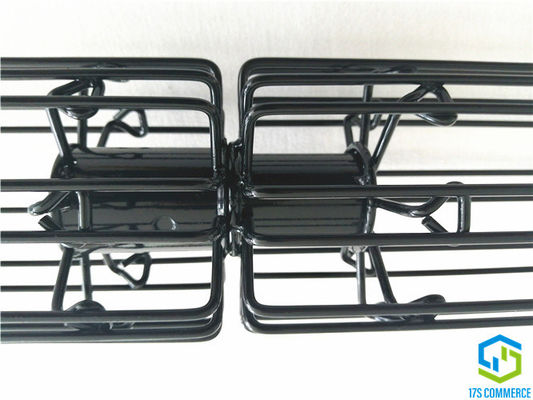

La gabbia è normalmente una sezione, raccomandiamo una gabbia di due sezioni se la gabbia troppo lungamente o lo spazio superiore della casa della borsa non è abbastanza. Il giunto è chiamato giunto globle o giunto di torsione, che è facile da installare e rimozione.
2. Informazioni
| Stile | gabbia della stella/gabbia della piega/gabbia del ragno | ||
| Pieghe no. | 8 pieghe | ||
| Materiale | Acciaio dolce Q235 | ||
| Diametro | 120 | millimetro | |
| Cavo verticale | Numero | 16 | pc |
| Spessore | 4 | millimetro | |
| Ragno | Tipo | cavo | |
| Spessore | 4 | millimetro | |
| Distanza | 150-250 | millimetro | |
| Lunghezza | TBD | millimetro | |
| Struttura | una sezione | ||
| Metodo unentesi | Nessun | ||
| Tappo superiore | Tipo | tappo superiore di forma della saldatura U | |
| Dimensione | 120/160 | millimetro | |
| Spessore | 1-1.2 | millimetro | |
| Correzione | saldatura da ingabbiare | ||
| Dispositivo Venturi | Dimensione | no | millimetro |
| Spessore | 1 | millimetro | |
| Correzione | saldatura al tappo superiore | ||
| Cappuccio inferiore | Tipo | il cavo ha piegato il inworder | |
| Dimensione | 120 | millimetro | |
| Spessore | no | millimetro | |
| Correzione | no | ||
| Rifinitura | Tipo | rivestimento del silicio | |
| Spessore | 90-140 | um | |
| Colore | nero | ||
| Pacchetto | cassa d'acciaio | ||
3. Vantaggio
I sacchetti filtro di The Star estendono la superficie del filtro, l'area di filtro increaing confrontata all'ordinario intorno ad un è sotto,
Aumentare di area di filtro (%)
| superficie del filtro | Dianmter millimetro | Lunghezza della borsa | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 pieghe | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 pieghe | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Così
• tempo di impiego più lungo della borsa
• aumenti il volume di aria di collettori di polveri attuali per aumentare la capacità di produzione
• emissione più bassa
• riduca il consuption di energia
• riduca il costo di operazione
• riduca la perdita di pressione
• pressione e frequenza più basse del getto di impulso
• piccola area della casa e della costruzione della borsa
• abbassi la velocità del filtro
4. Flusso del prodotto
