Dettagli:
|
| Materiale: | acciaio dolce | Trattamento di rivestimento: | Rivestimento del silicio |
|---|---|---|---|
| Ragni: | ragno del cavo | Diametro: | 120mm |
| Pieghe: | 8 pieghe | No. di cavo verticale: | 16pcs |
| Tappo superiore: | Cappuccio della flangia di forma di U | Cassa: | cassa d'acciaio |
| Luogo di origine: | La Cina | MOQ: | Negoziabile |
| data di spedizione: | Negoziabile | Termini di paga: | T/T L/C |

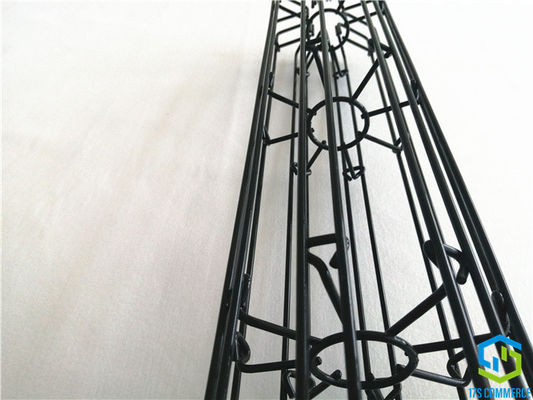

8 gabbia della Camera della borsa del acciaio al carbonio della gabbia del ragno della gabbia 120mm della piega del rivestimento del silicio della gabbia del filtro da Ray Star
1. Specificazione
La gabbia della stella, inoltre nomi pieghetta la gabbia, gabbia del ragno, è l'osso e la struttura della borsa, sostenente il funzionamento della borsa, è progettata speciale e diretto verso la borsa della stella. Le gabbie della stella sono saldate dagli anelli sostenenti speciali (ragni). Siamo specializzati in stella che le gabbie progettano, che si sviluppano e che elaborano. Abbiamo la propria linea di allungamento, la linea tagliata, la linea di saldatura, la linea di rivestimento ed attrezzatura del controllo. Fornendo una vasta gamma di gabbie del filtro dalla stella per il collettore della casa della borsa, che migliorano la prestazione, l'efficienza e la linea inferiore del collettore di polveri e del condotto di scarico della casa della borsa.
Per pulizia più efficiente, dispositivo Venturi è disponibile per tutte le gabbie del diametro. Dispositivo Venturi è fatto in vari materiali compreso; acciaio al carbonio e acciaio inossidabile di alluminio, galvanizzato e.
La nostre piega/stella che del collettore di polveri le gabbie possono essere fatte per misura i collettori attuali da tutto il baghouse fabbrica quali Astek, Gencor, Flexkleen, Mikropul, Wheelabrator, ecc. Possiamo anche fabbricare le progettazioni rare e specializzate della gabbia come richiesto.
2. Scheda
| Stile | gabbia della stella/gabbia della piega/gabbia del ragno | ||
| Pieghe no. | 8 pieghe | ||
| Materiale | Acciaio dolce Q235 | ||
| Diametro | 120 | millimetro | |
| Cavo verticale | Numero | 16 | pc |
| Spessore | 4 | millimetro | |
| Ragno | Tipo | cavo |  |
| Spessore | 4 | millimetro | |
| Distanza | 150-250 | millimetro | |
| Lunghezza | TBD | millimetro | |
| Struttura | una sezione | ||
| Metodo unentesi | Nessun | ||

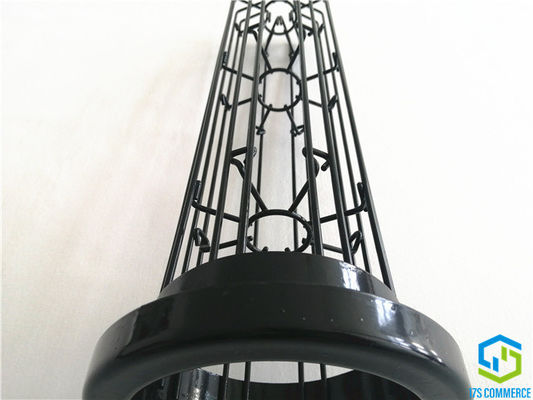

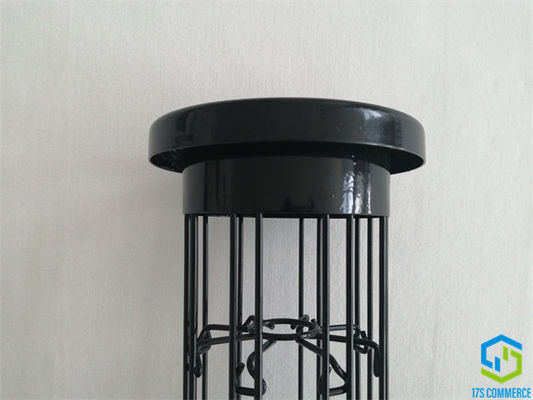

| Tappo superiore | Tipo | tappo superiore di forma della saldatura U | |
| Dimensione | 120/160 | millimetro | |
| Spessore | 1-1.2 | millimetro | |
| Correzione | saldatura da ingabbiare | ||
| Dispositivo Venturi | Dimensione | no | millimetro |
| Spessore | 1 | millimetro | |
| Correzione | saldatura al tappo superiore | ||

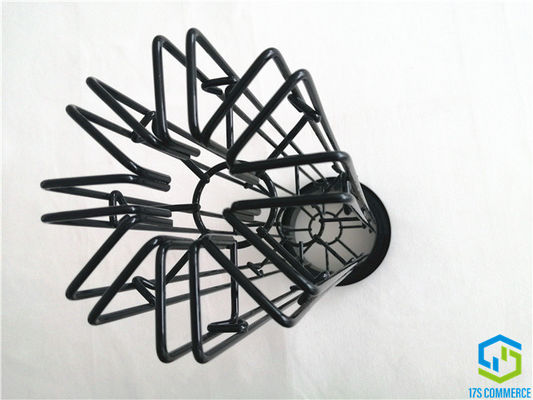

| Cappuccio inferiore | Tipo | il cavo ha piegato il inworder | |
| Dimensione | 120 | millimetro | |
| Spessore | no | millimetro | |
| Correzione | no | ||
| Rifinitura | Tipo | rivestimento del silicio | |
| Spessore | 90-140 | um | |
| Colore | nero | ||
| Pacchetto | cassa d'acciaio | ||
3. Vantaggio
I sacchetti filtro di The Star estendono la superficie del filtro, l'area di filtro increaing confrontata all'ordinario intorno ad un è sotto,
Aumentare di area di filtro (%)
| superficie del filtro | Dianmter millimetro | Lunghezza della borsa | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8 pieghe | 120 | 38,64 | 55,97 | 61,75 | 64,64 | 66,37 | 67,52 |
| 130 | 42,09 | 59,85 | 65,77 | 68,73 | 70,50 | 71,69 | |
| 150 | 54,06 | 73,31 | 79,73 | 82,94 | 84,87 | 86,15 | |
| 160 | 73,57 | 95,26 | 102,49 | 106,11 | 108,28 | 109,73 | |
| 12 pieghe | 120 | 70,91 | 92,28 | 99,40 | 102,96 | 105,10 | 106,52 |
| 130 | 74,82 | 96,67 | 103,95 | 107,59 | 109,78 | 111,24 | |
| 150 | 72,23 | 93,76 | 100,93 | 104,52 | 106,68 | 108,11 | |
Così
• tempo di impiego più lungo della borsa
• aumenti il volume di aria di collettori di polveri attuali per aumentare la capacità di produzione
• emissione più bassa
• riduca il consuption di energia
• riduca il costo di operazione
• riduca la perdita di pressione
• pressione e frequenza più basse del getto di impulso
• piccola area della casa e della costruzione della borsa
• abbassi la velocità del filtro
